Привод распределительных валов (рис. 10) - цепной, двухступенчатый. Перпая ступень ■ от коленчатого вала на промежуточный вал, вторая ступень - от промежуточного вала на распределительные валы.
Приводная цепь первой ступени (нижняя) имеет 70 звеньев, втО' рой ступени (верхняя) - 90 звеньев. Цепь втулочная, двухрядная с ша гом 9,525 км. На коленчатом валу находится звездочка 1 из высокопрочного чугуна с 23-я зубьями. На промежуточном валу находится ведомая звездочка 7 первой ступени также из высокопрочного чугуна с 38-ю зубьями и ведущая стальная звездочка 8 второй ступени с 19-ю зубьями. На распределительных валах установлены звездочки 14, 16 из высокопрочного чугуна с 23-я зубьями. Звездочка на распределительном валу устанавливается на передний фланец и установочный штифт н крепится центральным болтом М12х1,25. Распределительные валы вращаются в два раза медленнее коленчатого.
На торцах звездочки коленчатого пала, ведомой звездочке промежуточного вала и звездочках распределительных валов имеются установочные метки, служащие для правильной установки распределительных валов и обеспечения заданных фаз газораспределения. Натяжение каждой цепи (нижней 6 и верхней !1) производится автоматически - гидронатяжктелями 2 и 10. Гидронатяжители установлены в расточенные отверстия: нижний - в крышке цепи 20, верхний -в головке цилиндров, и закрыты алюминиевыми крышками, закрепленными к крышке цепи и к головке чилиндров двумя болтами М 8 через паронитовые прокладки.
Корпус гидронатя жителя через шумоизолнрующую резиновую шайбу 3 упирается в крышку, а плунжер через башмак действует на нерабочую зетвь цепи. Кроме того, в крышке имеется отверстие с конической резьбой К 1/8" закрытое пробкой 4, через которое гидрона-тяжитель "разряжается".
Башмак изготовлен из пластмассы с криволинейной рабочей поверхностью и со стальной опорной площадкой, на которую давит плунжер гидронатяжителя.
Башмаки 5 и 9 установлены консолько на осях, ввернутых в передний торец блока цилиндров-
Рабочие ветви цепей проходят через успокоители 15.18 и 19, изготовленные из пластмассы и закрепленные двумя болтами М 8 каждый: нижний -19 на переднем торце блока цилиндров, верхний 15 и средний 18 • на переднем торце головки цилиндров.

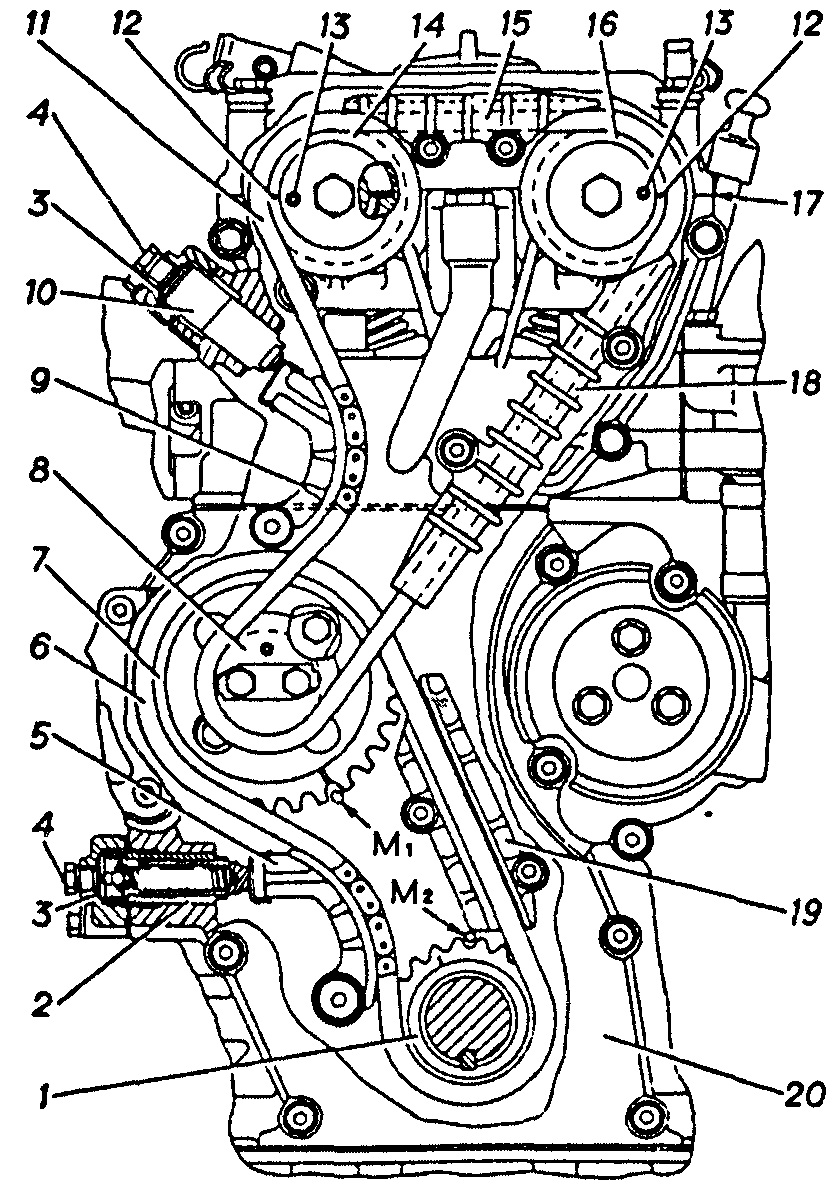

Рис. 10 Привод распределительных валов; 1 - звездочка коленчатого вша; 2 - гпдропатяжитель нижней цепи; 3 - шумоизолирующая резиновая шайба; 4 - пробка; 5 - башмак гидропатяжптеля нижней цепи; 6 - нижняя цель; 7 - ведомая звездочки промежуточного вала; 8 - ведущая звездочка промежуточного вала; 9 -башмак гидронатяжителя верхней цепи; 10 - гидрой а тяжи тель верхней цепи; 11 - верхняя цепь; 12 - установочная метка на звездочке; 13 - установочный штифт; 14 - звездочка распределительного вала впускных кшгапов; 15 - верхний успокоитель цепи; 16 - звездочка распределительного вала выпускных клапанов; 17 - верхняя шюскость головки блока цилиндров; 18 - средний успокоитель цепи; 19 - нижний успокоитель цепи; 20 - крышка цепи; Ml и М2 • установочные метки на блоке цилиндров
|
